LCD液晶屏的摩擦方向是如何判断的?
  文章内容

 LCD液晶屏的摩擦方向是如何判断的?以下LCD液晶屏生产厂家作简单介绍

LCD液晶屏

一、玻璃的正视图的确认:

a查询该型号所对应的图纸,明确引线脚的方位、封口方向及其位置,玻璃内的图案,确定上下片玻璃分别各是大片玻璃还是小片玻璃。

b下片玻璃的正视图确认:将整片玻璃 ITO 面向上,选取下玻璃放在面前观察,当其引脚线(或COM 线)的方位,封口方向及其位置、玻璃内的图案,与图纸的主视图一致时,此时的下片玻璃处于正视状态。

LCD液晶屏

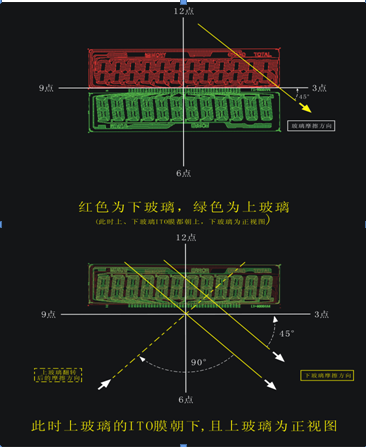

二、摩擦方向的判断

a在玻璃正视图的基础上建立坐标及视角中心位置。

b将扭曲角度沿视角中线(时钟点位与标中心的连线)平分,所得<AOB 即为扭曲角。

c扭曲角是指下片玻璃的箭头到上片玻璃的箭尾按左手法则(即顺时针方向)所旋转的角度,从而确定贴合后的上下片玻璃的箭头和箭尾(箭头指摩擦的起点,也是指摩擦方向)。


d上片玻璃的箭头(摩擦方向)按以上办法确定后,因它的正视图是把 ITO 面向下,当 ITO面翻转向上后,需注意箭头(摩擦方向)也会随之翻转。


e根据样品资料/产品资料上的磨擦图的磨擦指示标进行磨擦,磨擦的角度是磨擦线与视角方向那条边成的角度即为我们需设定的磨擦角。

发布人:LCD液晶屏 发布时间:2020年2月27日 已被浏览 160
