HT1621是如何应用到LCD液晶模块上面的
  文章内容

HT1621是如何应用到LCD液晶模块上面的?以下LCD液晶模块厂家作简单介绍:

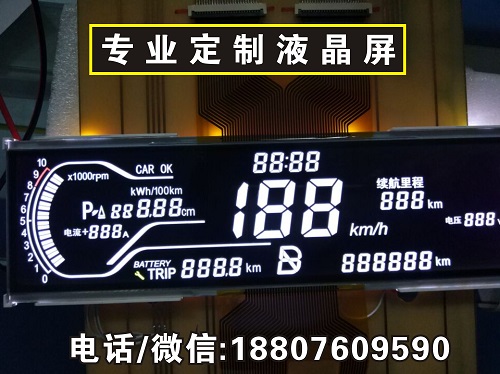

LCD液晶模块



 HT1621是128点内存映象和多功能的LCD驱动器,HT1621的软件配置特性使它适用于多种LCD显示屏应用场合,包括液晶模块和显示子系统。用于连接主控制器和HT1621的管脚只有4或5条,HT1621还有一个节电命令用于降低系统功耗。

在智能化楼宇、中高档家庭住宅、电力系统、工矿企业、国家重点消防单位以及石 油化工、文教卫生、金融、电信等领域。基于单片机的HT1621液晶显示控制器应用广泛。HT1621液晶显示控制器是多功能全自动智能开关的显示部件, 能实时、准确、在线监控供电线路的运行情况。一旦线路出现漏电、过载、短路、过压、欠压和缺相时,智能安全用电开关能立刻启动保护程序,并显示在 HT1621液晶显示控制器上,天利和电子。

  PIC16F877A非常适用于HT1621液晶显示模块控制。 PIC16F877A单片机除了具有PIC系列单片机的共同特点外,还具有8K×14位的Flash程序存储器,512 B数据存储器,256×8位EEP-ROM,33条I/O口线,8路10位A/D通道等。PIC16F877A单片机为双列直插式40引脚处理器,所有接 口引脚除具有基本输入/输出功能外,一般都设计有第2功能,甚至第3功能。它采用引脚复用技术,以便使增加功能而又不增大体积和引脚数量。

  本文使用PIC16F877A单片机实现HT1621液晶显示控制,该硬件电路具有硬件少,体积小,结构简单,稳定性高,能准确地显示多功能全自动智能开关的漏电、过载、欠压等指示显示。以RB5端口作为片选信号输入,RD0端口为写信号输入,RD1为数据信号写入。

  HT1621液晶显示器的片选/CS与单片机RB5端口连接,用于初始化串行接口电路和结束主控制器与HT1621之间的通讯。基于PIC16F877A单片机的HT1621液晶显示控制,路原理图结构简单明了,天利和电子。

系统结构

1.接口。在产生模式命令或模式转换之前,必须用一个高电平脉冲初始化 HTl621的串行接口。管脚/WR是写时钟输入管脚,在/WR信号上升沿时,管脚DATA上的数据、地址和命令被写入HT1621。可选的管脚/IRQ 可用作主控制器和HT1621之间的接口,/IRQ可用软件设置作为定时器输出或WDT溢出标志输出。管脚DATA是串行数据输入/输出管脚,读/写数据 和写命令通过管脚DATA进行。管脚/RD是读时钟输入管脚,在/RD信号的下降沿时数据输出管脚DA-TA上,在/RD信号上升沿和下一个下降沿之间, 主控制器应读取相应的数据。主控制器与HT1621的/IRQ相连接后,可以实现时基或WDT功能。HT1621只有四根管脚用于接口。管脚/CS用于初 始化串行接口电路和结束主控制器与HT1621之间的通讯。管脚/CS设置为"1"时,主控制器和HT1621之间的数据和命令无效并初始化。

2.LCD驱动器。HT1621是一个128(32×4)点的LCD驱动器, 它可由软件配置成1/2或1/3的LCD驱动器偏压和2、3或4个公共端口,这一特性使HT1621适用于多种LCD应用场合。LCD驱动时钟由系统时钟 分频产生,LCD驱动时钟的频率值保持为256 Hz,由频率为32.768 kHz的晶振、片内RC振荡器或外部时钟产生。粗体100即"100",表示命令模式类型。如果执行连续的命令,除了第一个命令,其他命令的模式类型码将 被忽略。LCD OFF命令使LCD偏压发生器失效,从而关闭LCD显示;LCD ON命令使LCD偏压发生器有效,从而打开LCD显示。BIAS&COM是液晶模块相关命令,可以使HT1621与大多数液晶模块相兼容。

3.显示内存(RAM)。静态显示内存(RAM)。以32×4位的格式储存所显示的数据。如图3所示。RAM的数据直接映象到LCD驱动器可以用READ、WRITE和READZ-MODIFY-WRITE命令访问。

4.命令格式。命令模式包括一个系统配置命令,一个系统频率选择命令,一个LCD配置命令,一个声音频率选择命令,一个定时器/WDT设置命令和一个操作命令。数据模式包括READ WRITE和READ-MODIFY_WRITE操作。
HT1621可以用软件设置。两种模式的命令可以配置HT1621和传送LCD模块所显示的数据。HT1621配置模式称为命令模式,命令模式类型码为100。
