LCD液晶模块使用时应注意哪些事项?
  文章内容

LCD液晶模块使用时应注意哪些事项?以下LCM模块厂家简单介绍:



 它是将液晶器件和LCD控制器、驱动电路以及线路板PCB都装配在一起的组件。他可以直接的与计算机连接上。这一种模块在使用时,除了应该注意一般液晶显示屏使用时的注意事项以外,还应该在装配以及使用时要注意以下的几个事项:

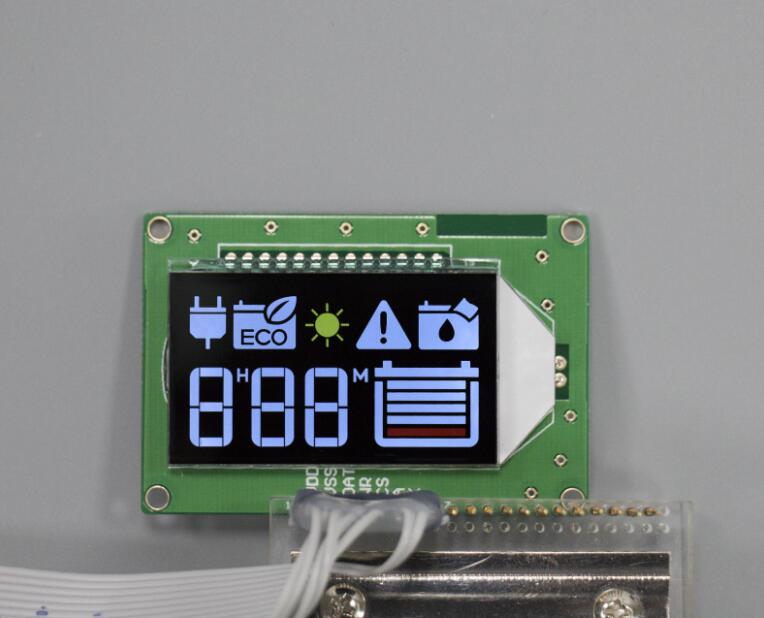

LCD液晶模块



1.处理好保护膜


在已经装配好的液晶模块成品表面上有一层保护膜,以防在装配时玷污其表面。在整个机器装配结束之前不能够揭去,以免弄脏或者玷污显示面。


2.加装衬垫


在模块和前面板之间最好再加装一个大约0.1MM左右的一个衬垫。面板还应该保持绝对的平整。要保证在装配之后不会产生扭曲力。并且提高抗震的性能。


3.严防静电

LCD之中的控制、驱动电路是微功耗、低压的CMOS电路,很容易就会被静电所击穿,而人体则有时会产生出高达几拾伏或者上百伏的高压静电,所以我们在操作、装配以及使用之中都要很小心,要严防静电。为此:


1) 千万不要去用手随意的摸外引线、电路板上面的电路以及金属框框。


2) 如果必须要直接的去接触时,应该使人体和模块保持到同一个电位,或者将人体良好的接到地。


3) 焊接时所使用的电烙铁必须要良好的接地,保证其没有漏电。


4) 一些操作的电动锥等等工具必须要良好的接地,保证其没有漏电。


5) 不得去使用真空的吸尘器来进行清洁处理。因为吸尘器可能会产生出很强的静电。


6) 空气在比较干燥的时候,也可能会产生出静电,因此,工作间的湿度应该要在RH60%以上。


7) 地面、椅子、推车、工作台、架子以及工具间都应该要形成电阻接触,以保持在同一个电位上面,否则也可能会产生出静电。


8) 在取出或者放回包装袋或者移动位置时,也应该要格外的小心,不要产生出静电。不要随意的换或者舍弃原包装。


9)静电击穿它是不可修复的一种损坏,务必要格外注意,不可大意。


4.在装配操作时的一些注意事项。


模块是经过人们精心设计并组装而成的,请勿随意的自行加工、修整。


1) 金属框爪不得随意的扭曲以及拆卸。


2) 不要随意的去修改加工PCB板的外形、线路、装配孔以及部件。


3) 不能去修改导电胶条。


4) 请不要修改任何的内部支架。


5) 不要去碰、摔、折曲、扭动其模块。


5.焊接


在焊接模块的外接、接口电路时,应该按照以下规程来进行操作。


1) 烙铁头的温度应该小于280℃


2) 焊接的时间必须要小于3-4小时


3) 焊接的材料:共晶型,低熔点。


4) 不要去使用酸性助焊剂。


5) 重复焊接尽量不要超过三次,且每一次重复需要间隔5分钟进行


6.模块的使用以及保养


1) 模块在使用接入电源以及断开电源时,必须要按照图时序来进行。即:必须要在正电源(5±0.25V)输入,才能够输入信号电压。如果在电源稳定接入之前,或者断开后就输入信号电压,那么将会损坏模块之中的集成电路,使模块受到损坏。


电源4.75V 4.75V


a,通电时序 b,断电时序


2)点阵模块是一种高路数的液晶显示屏,和显示对比度、视角、温度以及驱动电压的关系都很大。所以应当调整Vee到最佳对比度、视角时为止。如果Vee调得过于高了,不仅仅会影响到显示,而且还会影响到显示器件的寿命长短。


3)在规定的工作温度范围下限使用的时候,显示响应会很慢。而在规定工作温度的范围上限使用的时候,整个显示界面会直接变黑,这并不是损坏,在恢复温度范围后,就可以恢复正常了。


4)用力按压显示的部分,会产生出异常显示,只要我们切断电源,重新将其接入即可恢复了。


5)液晶显示屏或者模块的表面在结雾时,不要去通电工作,因为这时候将会起电极化学的反应,产生出断线。


6) 长期用于阳光以及强光下时被遮部位可能会产生出残留的影象。


7.液晶模块的存储


如果长期(比如几年以上)的存储,我们可以推荐以下的几种方式。


1) 装入到聚乙烯口袋(最好是有防静电涂层的),并且将口给封住。


2) 在-10℃—+35℃之间存储。


3) 放在暗处,避免强光。


4) 决对不能够在表面上压放任何的物品。


5) 严格的避免在极限温/湿度的条件下存放,如特殊条件之下必须存放,也可以在40℃、85%RH时,或者60℃、小于60%RH的条件下存放,但是不宜超过168小时。
