STN(Super Twisted Nematic)液晶屏工作原理

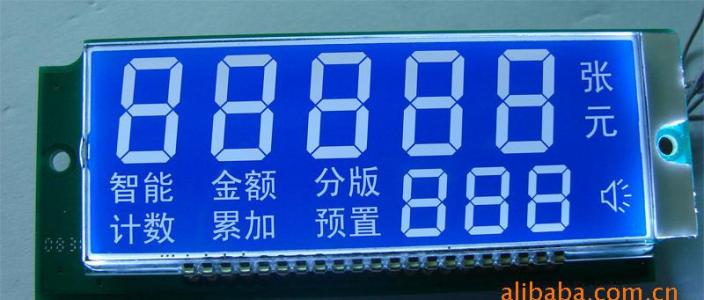

STN LCD与TN型LCD在结构上是很相似的, 其主要的差别在于 TN型的LCD,其液晶分子的排列, 由上到下旋转的角度总共为90度. 而STN型LCD的液晶分子排列, 其旋转的角度会大于180度, 一般为270度.(请见图12) 正因为其旋转的角度不一样, 其特性也就跟着不一样. 我们从图13中TN型与STN型LCD的电压对穿透率曲线可以知道, 当电压比较低时, 光线的穿透率很高. 电压很高时, 光线的穿透率很低. 所以它们是属于Normal White的偏光板配置. 而电压在中间位置的时候, TN型LCD的变化曲线比较平缓, 而STN型LCD的变化曲线则较为陡峭. 因此在TN型的LCD中, 当穿透率由90%变化到10%时, 相对应的电压差就比STN型的LCD来的较大. 我们前面曾提到, 在液晶显示器中, 是利用电压来控制灰阶的变化. 而在此TN与STN的不同特性, 便造成TN型的LCD,先天上它的灰阶变化就比STN型的LCD来的多. 所以一般TN型的LCD多为6~8 bits的变化, 也就是64~256个灰阶的变化. 而STN型的LCD最多为4 bits的变化也就只有16阶的灰阶变化. 除此之外STN与TN型的LCD还有一个不一样的地方就是反应时间(response time) 一般STN型的LCD其反应时间多在100ms以上 而TN型的LCD其反应时间多为30~50ms 当所显示的影像变动快速时对STN型的LCD而言 就容易会有残影的现象发生
|
