LCD液晶屏的制盒工艺


      LCD液晶屏的制盒工艺

        首先是在上下基板表面分别涂敷聚酰亚胺膜并通过摩擦工艺,形成可诱导分子按要求排列的取向膜。之后在TFT阵列基板周边布好密封胶材料,并在基板上喷洒衬垫。同时在CF基板的透明电极末端涂布银浆。然后将两块基板对位粘接,使CF图案与TFT像素图案一一对正,再经热处理使密封材料固化。在印刷密封材料时,需留下注入口,以便抽真空灌注液晶。

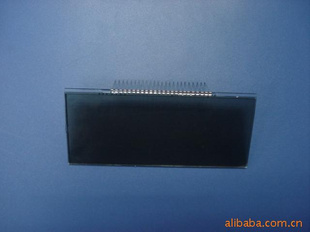

        LCD液晶屏

        近年来,随着技术进步和基板尺寸的不断加大,在盒的制做工艺上也有很大的改进,比较有代表性的是灌晶方式的改变,从原来的成盒后灌注改为ODF法,即灌晶与成盒同步进行。另外.垫衬方式也不再采用传统的喷洒法,而是直接在阵列上用光刻法制作

发布人:LCD液晶屏 发布时间:2017年3月20日 已被浏览 1531
